Qu'est-ce qui fait du moulage à modèle perdu la solution ultime pour les pièces métalliques de précision ?

Moulage de précision, souvent appelé moulage à la cire perdue, est l'un des procédés de formage des métaux les plus précis et les plus polyvalents de la fabrication moderne. Il permet la production de géométries complexes, d'excellents états de surface et de tolérances dimensionnelles serrées dans un large éventail d'industries, notamment l'aérospatiale, l'automobile, le médical, l'énergie et les machines industrielles. Cet article explore le paysage complet du moulage de précision, depuis ses principes de fonctionnement et ses matériaux jusqu'à ses avantages, ses limites, ses facteurs de coût et ses applications réelles. Il est conçu pour aider les ingénieurs, les responsables des achats et les concepteurs de produits à comprendre comment optimiser la qualité des pièces, réduire les risques de production et prendre des décisions d'approvisionnement plus éclairées.

Table des matières

• Introduction
• Qu’est-ce que le casting d’investissement ?
• Processus de moulage de précision expliqué
• Matériaux courants utilisés
• Avantages clés
• Limites et solutions techniques
• Applications industrielles
• Facteurs de coût
• Lignes directrices de conception pour de meilleurs résultats
• Contrôle qualité et inspection
• Moulage de précision par rapport à d'autres méthodes de fabrication
• Foire aux questions
• Conclusion
• Coordonnées

Introduction

Dans l’industrie manufacturière moderne, la demande de précision, d’efficacité et de performances des matériaux continue de croître rapidement. Des secteurs tels que l'aérospatiale et l'automobile nécessitent des composants aux géométries complexes, aux surfaces lisses et aux propriétés mécaniques constantes. Les méthodes traditionnelles d’usinage et de moulage ont souvent du mal à répondre simultanément à ces exigences.

Le moulage à modèle perdu s'impose comme une solution très fiable pour produire des pièces métalliques complexes avec un post-traitement minimal. En utilisant un modèle en cire recouvert d’un matériau céramique, les fabricants peuvent reproduire même les conceptions les plus détaillées avec une précision impressionnante. Des entreprises commeNINGBO UNITED MACHINE CO., LTD.ont exploité cette technologie pour fournir des composants hautes performances à des clients mondiaux de divers secteurs.

Qu’est-ce que le casting d’investissement ?

Le moulage de précision est un processus de fabrication qui utilise un motif en cire pour créer un moule en céramique. Une fois le moule durci, le métal en fusion est versé dans la cavité une fois la cire fondue. Ce processus est également connu sous le nom de moulage à la cire perdue en raison de la nature sacrificielle du motif en cire.

Il est largement utilisé pour produire des pièces nécessitant :

• Haute précision dimensionnelle
• Excellente finition de surface
• Géométries internes et externes complexes
• Usinage minimal après coulée

Processus de moulage de précision expliqué

Le processus de moulage de précision comporte plusieurs étapes précises. Chaque étape contribue à la qualité et aux performances de la pièce finale.

1. Création de motifs

Les motifs en cire sont créés à l'aide de moules à injection. Ces motifs reproduisent exactement la géométrie finale de la pièce.

2. Assemblage de l'arbre à cire

Plusieurs modèles de cire sont assemblés sur une structure centrale en cire connue sous le nom d'« arbre », permettant une production de masse efficace.

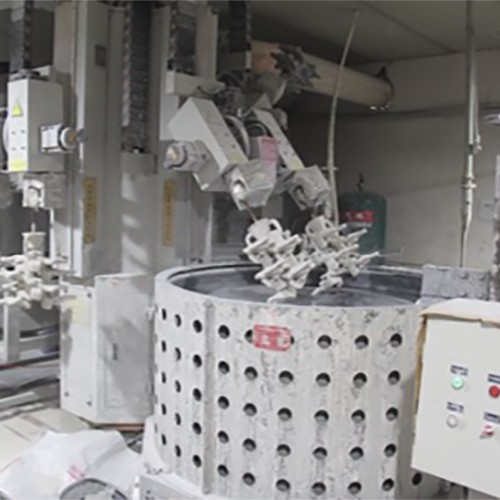

3. Bâtiment à coque en céramique

L'assemblage de cire est plongé dans une pâte céramique et recouvert de sable fin plusieurs fois pour former une coque solide.

4. Décirage

Le moule en céramique est chauffé, fond et élimine la cire, laissant une cavité creuse.

5. Coulage du métal

Le métal en fusion est versé dans le moule en céramique dans des conditions contrôlées.

6. Refroidissement et retrait de la coque

Après refroidissement, la coque en céramique est brisée pour révéler la pièce moulée en métal.

7. Finition et inspection

L'usinage final, le polissage et l'inspection qualité garantissent que la pièce répond aux spécifications.

Matériaux courants utilisés

Le moulage de précision prend en charge une large gamme de métaux et d’alliages, ce qui le rend très polyvalent.

• Acier inoxydable (304, 316, 17-4PH)
• Acier au carbone
• Alliages d'aluminium
• Bronze et laiton
• Superalliages à base de nickel (Inconel, Hastelloy)

Chaque matériau est sélectionné en fonction des exigences de résistance, de résistance à la corrosion, de performances en température et de considérations de coût.

Avantages clés

Le moulage à modèle perdu offre de multiples avantages qui en font une méthode de fabrication privilégiée.

• Précision dimensionnelle élevée (±0,1 mm possible)
• La finition de surface lisse réduit les besoins d'usinage
• Capacité à produire des géométries complexes
• Réduction des déchets de matière par rapport à l'usinage
• Convient aux petites et grandes séries de production

Ces avantages réduisent considérablement le temps de production et le coût global du cycle de vie.

Limites et solutions techniques

Malgré ses avantages, le moulage à modèle perdu présente certaines limites :

• Coût d’outillage initial plus élevé
• Cycle de production plus long par rapport au moulage au sable
• Limites de taille pour les pièces extrêmement grandes

Cependant, ces défis peuvent être atténués grâce à une conception optimisée, des stratégies de production par lots et une collaboration avec des fabricants expérimentés commeNINGBO UNITED MACHINE CO., LTD.

Applications industrielles

Le moulage de précision est largement utilisé dans plusieurs secteurs :

• Composants aérospatiaux (aubes de turbine, pièces de structure)
• Pièces automobiles (turbocompresseurs, composants de moteur)
• Dispositifs médicaux (outils chirurgicaux, implants)
• Machines industrielles (corps de pompes, vannes)
• Composants du secteur de l'énergie (raccords pétroliers et gaziers)

Facteurs de coût

Comprendre les inducteurs de coûts permet d’optimiser l’efficacité de la production :

Lignes directrices de conception pour de meilleurs résultats

Une conception appropriée garantit une meilleure fabricabilité et des coûts réduits :

• Évitez les coins internes pointus pour réduire la concentration de stress
• Maintenir une épaisseur de paroi uniforme
• Minimiser les contre-dépouilles lorsque cela est possible
• Tenir compte des angles de dépouille pour le démoulage
• Conception pour un post-traitement minimal

Une bonne collaboration de conception entre les ingénieurs et les fabricants est essentielle au succès.

Contrôle qualité et inspection

L’assurance qualité est essentielle dans la production de pièces moulées à modèle perdu. Les méthodes d'inspection courantes comprennent :

• Mesure dimensionnelle à l'aide d'une MMT
• Inspection aux rayons X pour les défauts internes
• Tests par ultrasons
• Analyse de rugosité de surface
• Tests de propriétés mécaniques

Ces processus garantissent que chaque composant répond à des normes de performance strictes.

Moulage de précision par rapport à d'autres méthodes de fabrication

Foire aux questions

Q1 : Quelles industries bénéficient le plus du moulage de précision ?
R : Les industries aérospatiale, automobile, médicale et énergétique bénéficient considérablement des exigences de précision.

Q2 : Le moulage de précision est-il adapté à la production de masse ?
R : Oui, en particulier pour les productions en volume moyen à élevé où la cohérence est essentielle.

Q3 : Quelle est la précision du moulage de précision ?
R : Il peut atteindre des tolérances aussi strictes que ±0,1 mm selon la conception et le matériau.

Q4 : Quel est le plus grand avantage par rapport à l’usinage ?
R : Il permet des formes complexes sans gaspillage excessif de matériaux et réduit le temps d'usinage.

Q5 : Peut-il gérer des applications à haute température ?
R : Oui, surtout lors de l’utilisation de superalliages à base de nickel.

Conclusion

Le moulage à modèle perdu reste l'une des techniques de fabrication les plus puissantes pour produire des composants métalliques de haute précision. Sa capacité à fournir des géométries complexes, une excellente qualité de surface et la flexibilité des matériaux le rend indispensable dans les applications d'ingénierie modernes. Même si cela nécessite une planification minutieuse et un investissement initial, les avantages à long terme en termes de performances et d’efficacité sont significatifs.

Avec des partenaires de fabrication expérimentés tels queNINGBO UNITED MACHINE CO., LTD.,les entreprises peuvent obtenir des produits de qualité supérieure, réduire les risques de production et améliorer leur compétitivité mondiale.
